تفاوت بین جعبه تقسیم ثانویه تک فاز و سه فاز چیست؟

در زمینه توزیع نیروی برق، جعبه های توزیع ثانویه نقش مهمی در تضمین تامین ایمن و کارآمد برق دارند. من به عنوان تامین کننده جعبه های توزیع ثانویه، اغلب با مشتریانی مواجه می شوم که در مورد تفاوت بین جعبه های توزیع ثانویه تک فاز و سه فاز سردرگم هستند. در این وبلاگ، من به تمایزات کلیدی بین این دو نوع جعبه توزیع می پردازم تا به شما در تصمیم گیری آگاهانه برای نیازهای الکتریکی خود کمک کنم.

مفاهیم اساسی

قبل از بررسی تفاوت ها، ابتدا بیایید بفهمیم که سیستم های قدرت تک فاز و سه فاز چیست. سیستم برق تک فاز یک روش رایج توزیع برق است که از یک ولتاژ جریان متناوب (AC) استفاده می کند. معمولاً در مکان‌های مسکونی و برنامه‌های تجاری کوچک که تقاضای برق نسبتاً کم است استفاده می‌شود. از طرف دیگر یک سیستم برق سه فاز از سه ولتاژ AC تشکیل شده است که 120 درجه با یکدیگر خارج از فاز هستند. برق سه فاز به دلیل قدرت حمل و کارایی بالاتر معمولاً در مصارف صنعتی و تجاری بزرگ مورد استفاده قرار می گیرد.

ولتاژ و ظرفیت برق

یکی از مهم ترین تفاوت های جعبه های توزیع ثانویه تک فاز و سه فاز در ولتاژ و ظرفیت توان آنها است. جعبه های توزیع تک فاز معمولاً با ولتاژ 120 ولت یا 240 ولت کار می کنند که برای تغذیه لوازم کوچک، وسایل روشنایی و سایر دستگاه های کم مصرف مناسب است. ظرفیت یک جعبه توزیع تک فاز نسبتاً محدود است و معمولاً از چند کیلووات تا ده ها کیلووات متغیر است.

در مقابل، جعبه های توزیع سه فاز در ولتاژهای بالاتر مانند 208 ولت، 240 ولت، 480 ولت یا حتی بالاتر، بسته به کاربرد خاص، کار می کنند. ولتاژ بالاتر به جعبه های توزیع سه فاز اجازه می دهد تا بارهای توان بسیار بزرگتری را تحمل کنند. آنها قادر به تامین برق برای تجهیزات سنگین مانند موتورهای صنعتی، واحدهای بزرگ تهویه مطبوع و ماشین آلات تولیدی هستند. ظرفیت یک جعبه توزیع سه فاز می تواند از صدها کیلووات تا چندین مگاوات متغیر باشد.

سیم کشی و پیکربندی

سیم کشی و پیکربندی جعبه های توزیع ثانویه تک فاز و سه فاز نیز به طور قابل توجهی متفاوت است. یک جعبه توزیع تک فاز معمولاً دارای دو یا سه سیم است: یک سیم برق (همچنین به عنوان سیم فاز شناخته می شود)، یک سیم خنثی و گاهی اوقات یک سیم زمین. سیم برق جریان الکتریکی را حمل می کند، در حالی که سیم خنثی مسیر برگشتی را برای جریان فراهم می کند. سیم زمین برای اهداف ایمنی، محافظت در برابر شوک الکتریکی استفاده می شود.

در جعبه توزیع سه فاز، سه سیم برق (فاز)، یک سیم خنثی و یک سیم زمین وجود دارد. سه سیم برق دار به عنوان فاز A، فاز B و فاز C برچسب گذاری شده اند. سیم خنثی برای متعادل کردن بار الکتریکی بین فازها استفاده می شود و سیم زمین زمین ایمنی را فراهم می کند. سیم کشی در جعبه توزیع سه فاز پیچیده تر از سیم کشی در جعبه تک فاز است، زیرا نیاز به بررسی دقیق تعادل فاز و توزیع بار دارد.

برنامه های کاربردی

کاربرد جعبه های توزیع ثانویه تک فاز و سه فاز بر اساس ظرفیت و ویژگی های توان آنها متفاوت است. جعبه های توزیع تک فاز معمولا در ساختمان های مسکونی، دفاتر کوچک و فروشگاه های خرده فروشی استفاده می شود. آنها برای تغذیه لوازم خانگی، سیستم های روشنایی و دستگاه های الکتریکی کوچک مناسب هستند. به عنوان مثال، یک جعبه توزیع تک فاز می تواند برای توزیع برق به یک خانه یک خانواده، تامین برق برای چراغ ها، یخچال ها، تلویزیون ها و سایر لوازم کوچک استفاده شود.

جعبه های توزیع سه فاز به طور گسترده در محیط های صنعتی و تجاری که به تجهیزات پرقدرت نیاز است استفاده می شود. صنایعی مانند تولید، معدن و حمل و نقل برای کار با ماشین آلات سنگین، موتورها و سایر تجهیزات در مقیاس بزرگ به برق سه فاز متکی هستند. در یک کارخانه تولیدی، یک جعبه توزیع سه فاز می تواند برق خطوط تولید متعدد را تامین کند و از عملکرد روان کل فرآیند تولید اطمینان حاصل کند.

کارایی و عملکرد

سیستم های قدرت سه فاز عموما کارایی بیشتری نسبت به سیستم های تک فاز دارند. منبع تغذیه سه فاز جریان ثابت و متعادل تری از انرژی الکتریکی را فراهم می کند که تلفات برق را کاهش می دهد و راندمان کلی سیستم الکتریکی را بهبود می بخشد. این امر به ویژه برای کاربردهای در مقیاس بزرگ که مصرف انرژی بالا است، مهم است.

علاوه بر این موتورهای سه فاز در مقایسه با موتورهای تک فاز کارایی بیشتری دارند و گشتاور راه اندازی بیشتری دارند. این آنها را برای کاربردهایی که به قدرت و گشتاور بالا نیاز دارند، مانند ماشین آلات صنعتی و آسانسورها ایده آل می کند.

ملاحظات هزینه

هزینه جعبه های توزیع ثانویه تک فاز و سه فاز نیز متفاوت است. خرید و نصب جعبه‌های توزیع تک فاز به دلیل سیم‌کشی ساده‌تر و ظرفیت پایین‌تر آنها معمولاً هزینه کمتری دارند. آنها یک راه حل مقرون به صرفه برای برنامه های کاربردی در مقیاس کوچک با نیاز به توان کم هستند.

از سوی دیگر، جعبه های توزیع سه فاز به دلیل ظرفیت توان بالاتر و سیم کشی پیچیده تر، گران تر هستند. با این حال، صرفه جویی در هزینه طولانی مدت در بهره وری انرژی و عملکرد می تواند سرمایه گذاری اولیه را جبران کند، به ویژه برای کاربردهای صنعتی و تجاری در مقیاس بزرگ.

ویژگی های ایمنی

هر دو جعبه توزیع ثانویه تک فاز و سه فاز دارای ویژگی های ایمنی برای محافظت در برابر خطرات الکتریکی هستند. این ویژگی ها شامل کلیدهای مدار، فیوزها و سیستم های زمین می باشد. کلیدهای مدار به گونه ای طراحی شده اند که در صورت اضافه بار یا اتصال کوتاه، مدار الکتریکی را بطور خودکار قطع می کنند و از آسیب به تجهیزات الکتریکی جلوگیری می کنند و خطر آتش سوزی الکتریکی را کاهش می دهند. فیوزها یکی دیگر از وسایل ایمنی هستند که با عبور جریان از حد معینی، ذوب می شوند و مدار را قطع می کنند.

در جعبه های توزیع سه فاز، ممکن است اقدامات ایمنی اضافی برای اطمینان از تعادل مناسب فازها و جلوگیری از اتصال کوتاه فاز به فاز مورد نیاز باشد. این ممکن است شامل استفاده از دستگاه های نظارت بر فاز و رله های حفاظتی باشد.

نتیجه گیری

به طور خلاصه، تفاوت بین جعبه های توزیع ثانویه تک فاز و سه فاز از نظر ولتاژ، ظرفیت توان، سیم کشی، کاربردها، راندمان، هزینه و ویژگی های ایمنی قابل توجه است. به عنوان یک تامین کننده جعبه توزیع ثانویه، من اهمیت انتخاب نوع جعبه توزیع مناسب برای نیازهای خاص شما را درک می کنم.

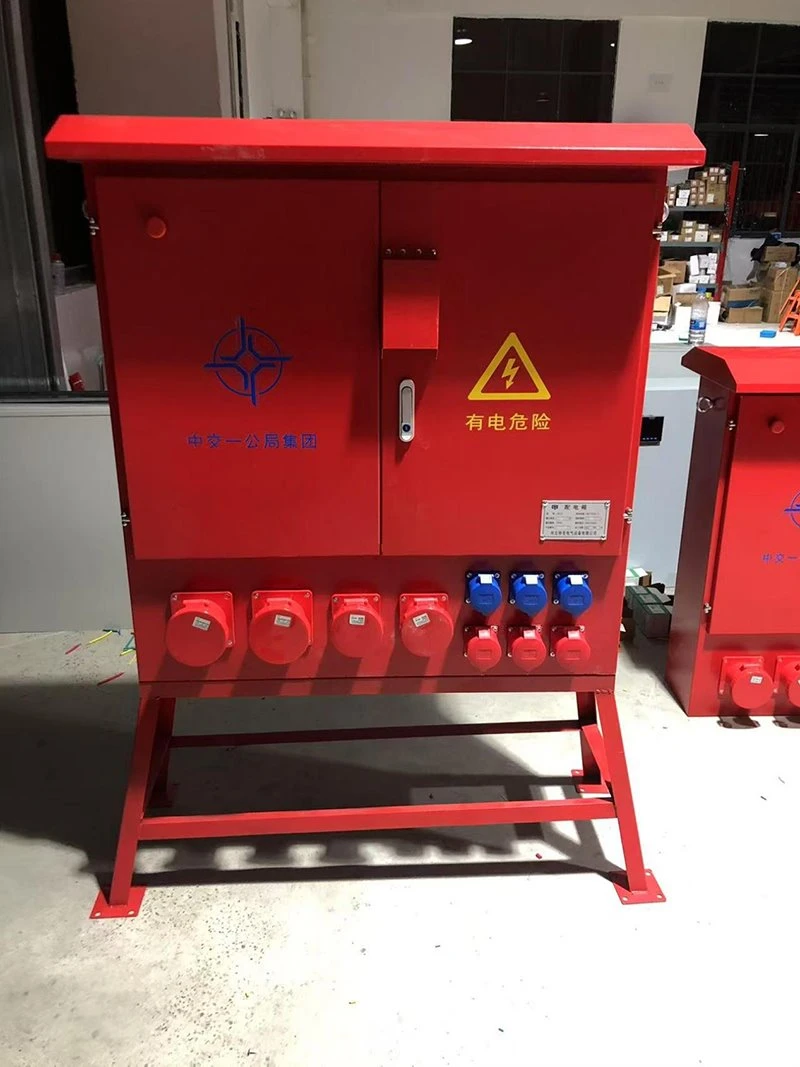

اگر به دنبال یکجعبه توزیع برق موقت محل ساخت و ساز، یککابینت توزیع برق، یا الفجعبه توزیع برق، من می توانم محصولات با کیفیت بالا و مشاوره حرفه ای را به شما ارائه دهم. چه به یک جعبه توزیع تک فاز برای یک پروژه مسکونی کوچک یا یک جعبه توزیع سه فاز برای یک برنامه صنعتی بزرگ نیاز داشته باشید، من اینجا هستم تا به شما کمک کنم.

اگر سوالی دارید یا می خواهید در مورد نیازهای توزیع برق خود صحبت کنید، لطفا با من تماس بگیرید. من مشتاقانه منتظر فرصتی هستم تا با شما همکاری کنم و بهترین راه حل ها را برای پروژه های برقی خود به شما ارائه دهم.

مراجع

• کتاب توزیع نیروی برق توسط دوگان، مک گراناگان و بیتی.
• کد ملی برق (NEC)، منتشر شده توسط انجمن ملی حفاظت از آتش (NFPA).
• استانداردهای IEEE برای سیستم های قدرت الکتریکی، منتشر شده توسط موسسه مهندسین برق و الکترونیک (IEEE).
